Телескопическая НЕВАДА на 4 двери: четырёхдверный каскад и подбор деталей
Телескопические двери НЕВАДА на четыре полотна также называют каскадными. Систему часто используют для перегородок и зонирования помещений: каскадные двери-перегородки последовательно сдвигаются в одну сторону, открывая проход между зонами. В этой карточке представлена система именно на четыре двери: совместимые позиции, включая левый и правый варианты фурнитуры, показаны выше в блоке «Комплектация».
Какие ещё конструкции можно сделать на базе системы НЕВАДА?

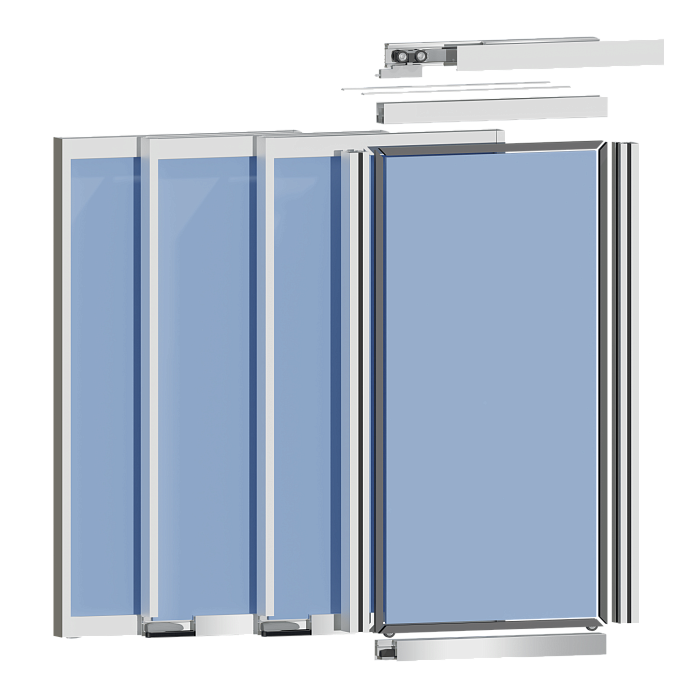

Как движутся четыре полотна НЕВАДА?

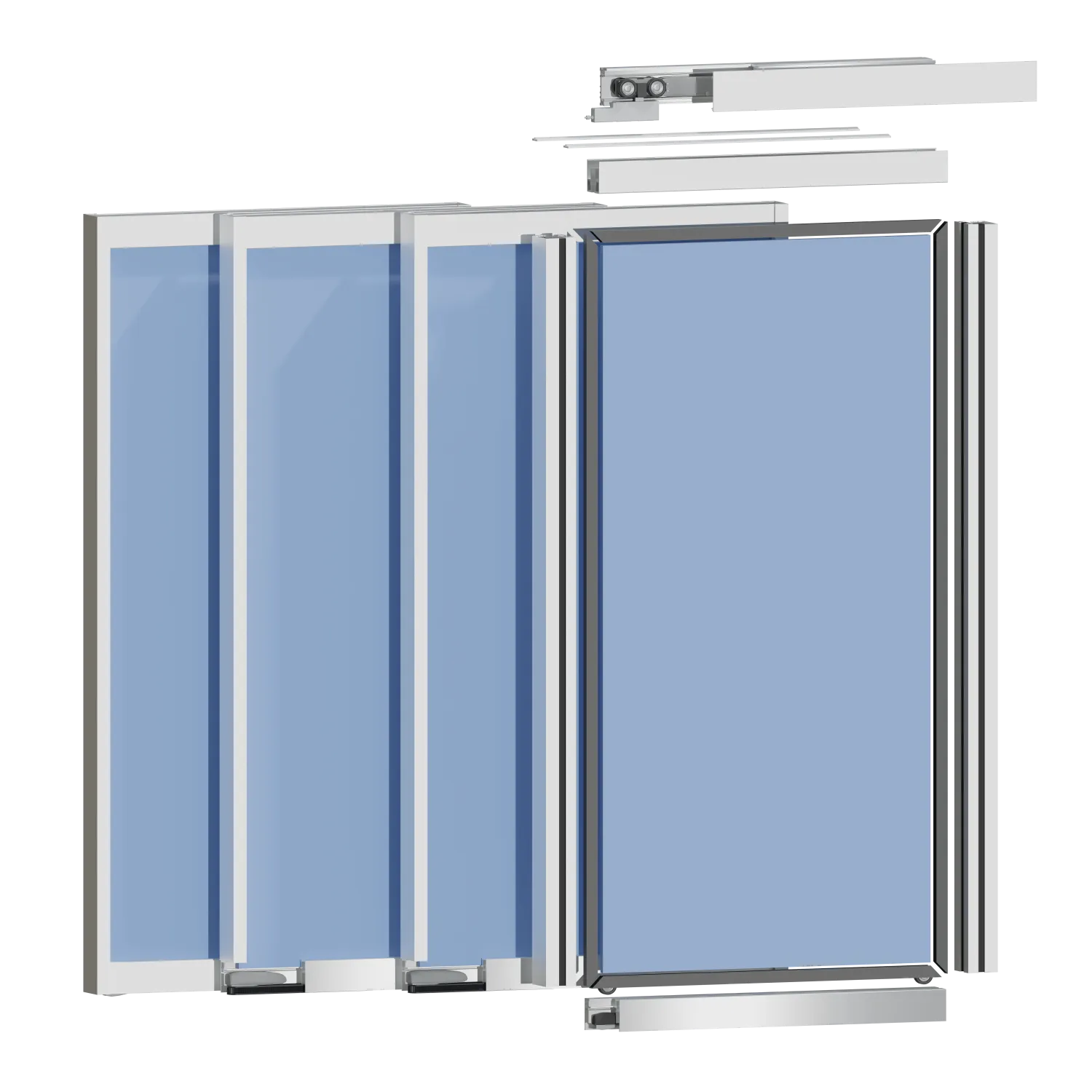

Каждая дверь подвешена на верхней направляющей. Полотна связаны каскадным механизмом: движение передаётся от первой двери к трём следующим. В результате четыре двери последовательно сдвигаются в одну сторону.
При подборе этой конструкции указывают четыре полотна и выбирают телескопический механизм НЕВАДА для четырёх дверей.
Какая фурнитура нужна четырёхдверной системе?

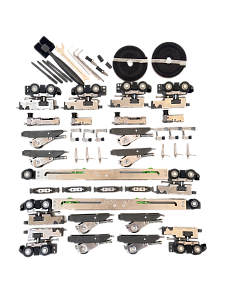

Для этой вариации предусмотрен комплект телескопической фурнитуры НЕВАДА на четыре двери. Выбор зависит также от направления: открывание слева направо или справа налево.
Оба варианта представлены в блоке «Комплектация» выше. Перед выбором артикула проверьте, что в его названии указаны четыре двери и нужное направление открывания.
Что проверить в схеме четырёхдверного каскада?

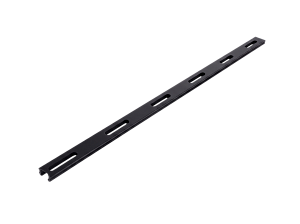

В схеме укажите все четыре полотна, их направляющие и сторону, в которую будет сдвигаться каскад. Коннекторы соединяют треки между собой, каскадные соединители связывают двери.
Для работы телескопического механизма используется синхронный ремень из комплекта фурнитуры; для определения его длины предусмотрен кондуктор НЕВАДА. Подбирайте детали по комплектации на четыре двери, показанной в этой карточке.
Какие профили и обналички подобрать для четырёх дверей?

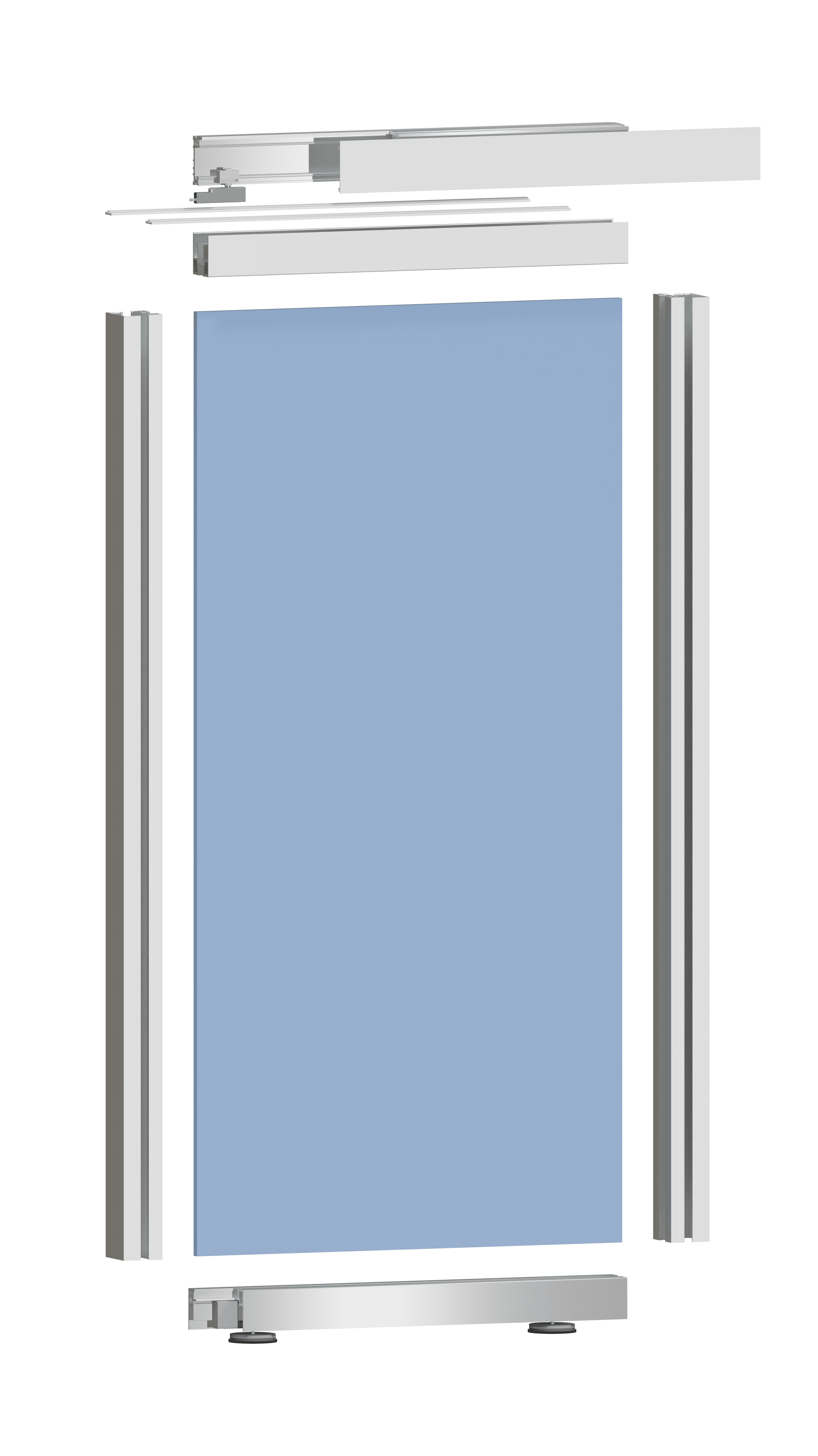

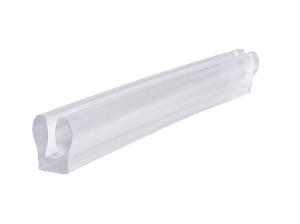

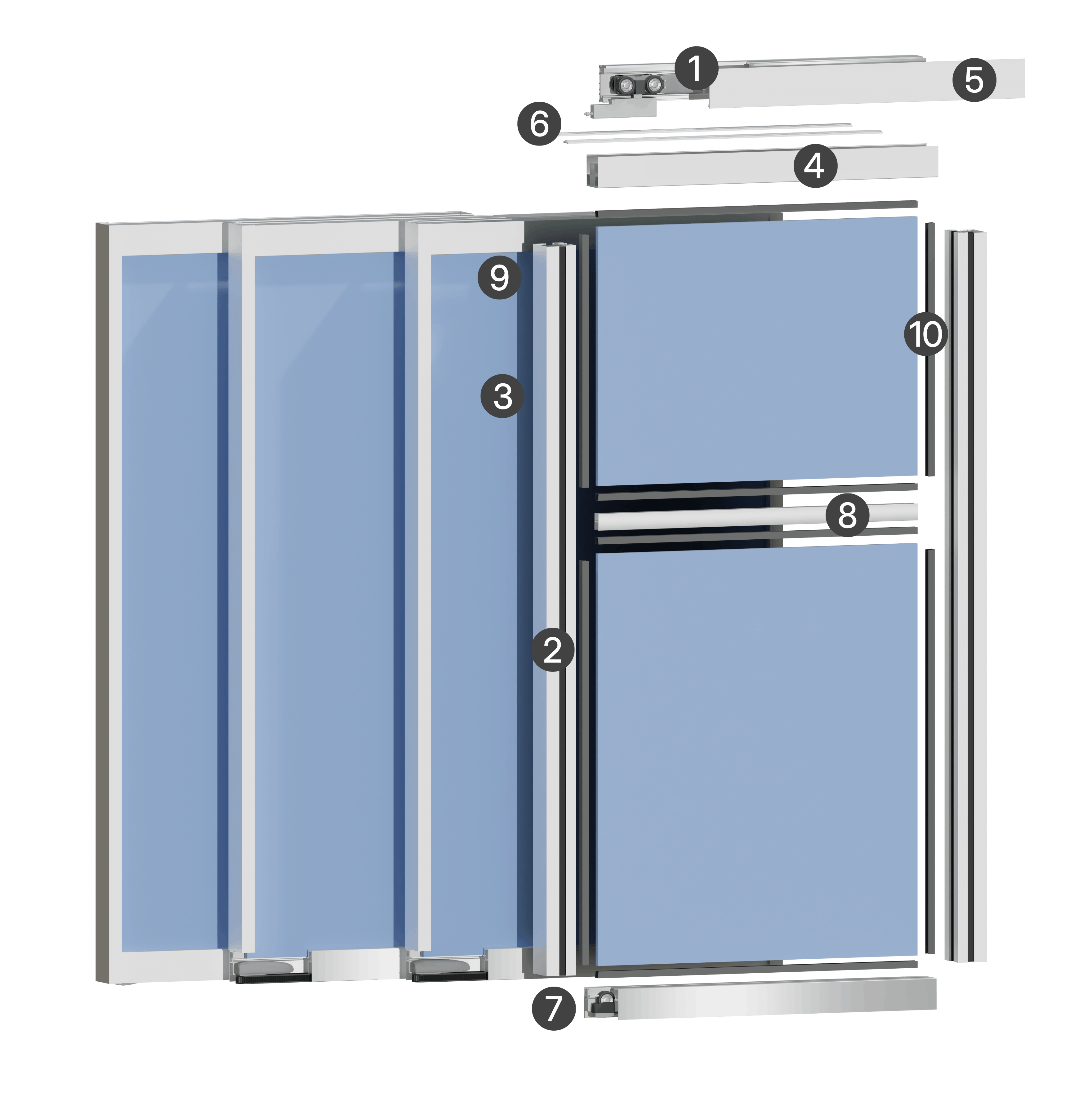

Полотна собирают из общей профильной базы НЕВАДА: вертикальных профилей и универсальных верхних и нижних горизонтов. Для наполнения 10 мм уплотнитель не требуется; для 8 и 4 мм предусмотрены П-образные уплотнители НЕВАДА.
Обналички оформляют края дверей и треки. Нижняя обналичка двойного трека закрывает паз при соединении двух направляющих. Если полотно составное, используют разделитель; винты М4×18 для него учитывают отдельно.
Какие данные нужны для расчёта четырёхдверной НЕВАДА?
Подготовьте размеры проёма и всех четырёх дверей, массу каждого полотна, материал и толщину наполнения, цвет и направление открывания. Для дверей НЕВАДА предусмотрена ширина от 600 мм и масса от 30 до 80 кг; допустимость выбранной сборки проверяют при расчёте.
При выборе числа полотен учитывайте, что каскад на три двери представлен отдельно и использует соответствующий трёхдверный комплект фурнитуры.
Сведения подготовлены техническим отделом GRANDIS.
