Телескопическая НЕВАДА на 3 двери: каскадное движение и комплектация
Телескопические двери НЕВАДА на три полотна также называют каскадными. Систему часто используют для перегородок и зонирования помещений: каскадные двери-перегородки последовательно сдвигаются в одну сторону, открывая проход между зонами. В этой карточке представлена система именно на три двери: совместимые позиции, включая левый и правый варианты фурнитуры, показаны выше в блоке «Комплектация».
Какие ещё конструкции можно сделать на базе системы НЕВАДА?
Как работает каскад из трёх дверей?
Три полотна подвешены на параллельных верхних направляющих и связаны между собой. Телескопический механизм передаёт движение от первой двери ко второй, затем к третьей; каскадные двери сдвигаются в одну сторону.
Для такой конструкции используют комплект телескопической фурнитуры НЕВАДА на три двери. Треки и профили относятся к общей базе НЕВАДА.
Как выбрать направление открывания трёхдверного каскада?
Для системы на три двери предусмотрены варианты фурнитуры для открывания слева направо и справа налево. Перед подбором определите, в какую сторону должны сдвигаться все три полотна.
Выберите соответствующий комплект из блока «Комплектация» этой карточки. В названии артикула указаны число дверей и направление открывания.

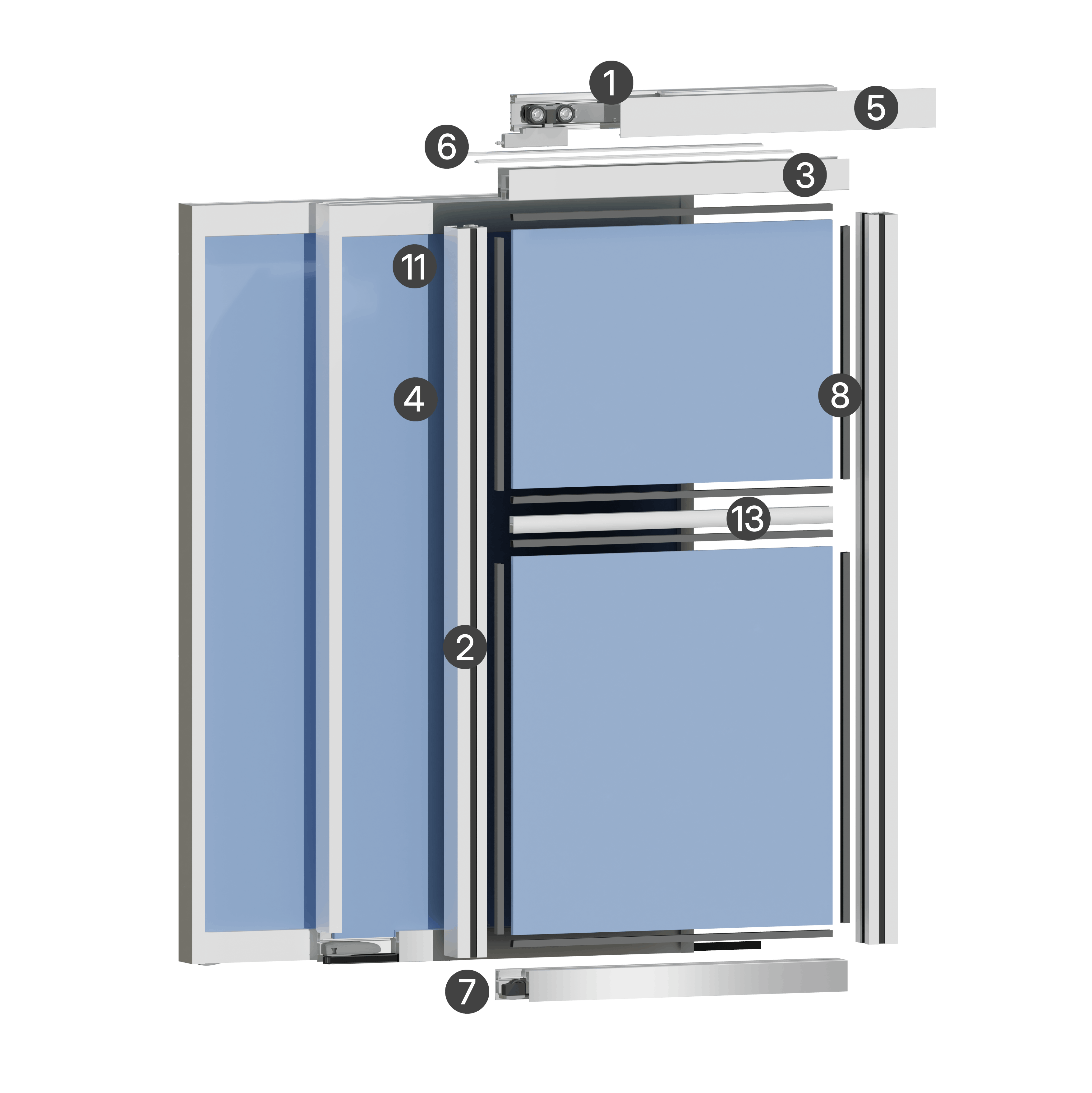

Какие детали связывают двери и направляющие?

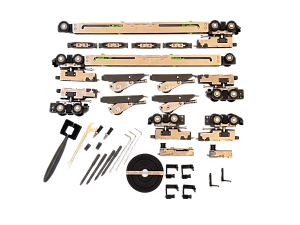

Каскадный соединитель связывает полотна, а коннекторы для трека соединяют направляющие между собой. В комплект телескопической фурнитуры входит синхронный ремень.
Для определения длины ремня предусмотрен отдельный кондуктор НЕВАДА. Состав комплектующих и нужные позиции проверяйте по трёхдверной комплектации, показанной на этой странице.
Как собрать три полотна и подобрать наполнение?
Для каждой из трёх дверей используют вертикальные профили и универсальные горизонты НЕВАДА. Для вставок 10 мм уплотнитель не нужен, для 8 и 4 мм выбирают соответствующий П-образный уплотнитель этой системы.
Для комбинированного наполнения предусмотрен разделитель под винт. Винты М4×18 в комплект разделителя не входят. Вертикальные, торцевые и нижние обналички выбирают по схеме трёх дверей и соединённых треков.
Что подготовить для расчёта системы на три двери?
Укажите размеры проёма, размеры и массу каждого из трёх полотен, толщину и материал наполнения, цвет и выбранное направление движения. Для дверей НЕВАДА предусмотрена ширина от 600 мм и масса от 30 до 80 кг; ограничения конкретной сборки проверяют при расчёте.
Для каскада на четыре полотна предусмотрена отдельная карточка системы и комплект фурнитуры на четыре двери.
Сведения подготовлены техническим отделом GRANDIS.
